En el mundo de los procesos industriales, donde cada segundo cuenta y cada mezcla define la calidad del producto final, el diseño de agitadores industriales se convierte en un factor determinante. No se trata solo de “mover líquidos”, sino de hacerlo con eficiencia, precisión y bajo consumo energético. ¿Qué hay detrás de un sistema de agitación bien diseñado? 🤔 La respuesta está en los principios de ingeniería que rigen el diseño de mezcladores industriales.
En este artículo, exploramos a profundidad los elementos clave del diseño, desde la selección del impulsor hasta los cálculos de potencia, con el objetivo de ofrecerte una visión integral de la ingeniería de mezcladores industriales. ¡Empecemos! 💡
⚙️ ¿Qué es un agitador industrial?
Un agitador industrial es un dispositivo mecánico utilizado para mezclar líquidos, mantener sólidos en suspensión, inducir reacciones químicas o mejorar la transferencia de calor. Se emplea en industrias como la química, farmacéutica, alimentaria, cosmética, minera, entre muchas otras.
Pero su diseño no es algo que se improvisa. Cada componente se define con precisión para cumplir una función específica en el proceso de mezcla.
🔍 Fundamentos del diseño de agitadores industriales
1. 📐 Tipo de impulsor: el corazón del mezclador
El impulsor es el componente que transmite energía al fluido, generando el patrón de flujo deseado. Elegir el tipo de impulsor correcto es fundamental para garantizar una mezcla eficiente.

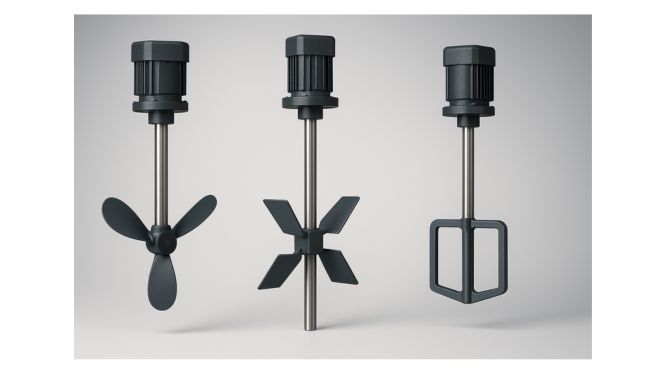

Principales tipos de impulsores:
- Impulsores axiales (como hélices y turbinas de flujo axial): ideales para mezclar líquidos de baja viscosidad y aplicaciones donde se busca una mezcla homogénea en todo el volumen del tanque.
- Impulsores radiales (como turbinas de paletas planas): generan flujo perpendicular al eje, útiles en operaciones de dispersión de gases o sólidos.
- Impulsores de ancla o espátula: usados para mezclas altamente viscosas o que requieren raspar las paredes del tanque.
🔧 Tip del ingeniero: La selección depende de la viscosidad del producto, el volumen del tanque, la finalidad del proceso (disolución, suspensión, emulsificación, etc.) y las características del fluido.
2. ⚡ Cálculo de potencia: eficiencia energética en acción
Uno de los puntos más críticos en la ingeniería de mezcladores industriales es calcular la potencia requerida para el agitador.
¿Qué factores influyen?
- Diámetro del impulsor (D)
- Velocidad de agitación (N)
- Densidad del fluido (ρ)
- Viscosidad del producto
- Número de Potencia (Np), derivado del tipo de flujo (laminar o turbulento)
🧮 Fórmula general:
P=Np×ρ×N3×D5P = Np \times \rho \times N^3 \times D^5P=Np×ρ×N3×D5
Donde:
- P = Potencia (W)
- Np = Número de Potencia (depende del impulsor)
- ρ = Densidad del fluido (kg/m³)
- N = Velocidad del impulsor (rev/s)
- D = Diámetro del impulsor (m)
✅ Un cálculo preciso de potencia evita el sobredimensionamiento (gasto energético innecesario) y garantiza un mezclado uniforme sin dañar el producto.

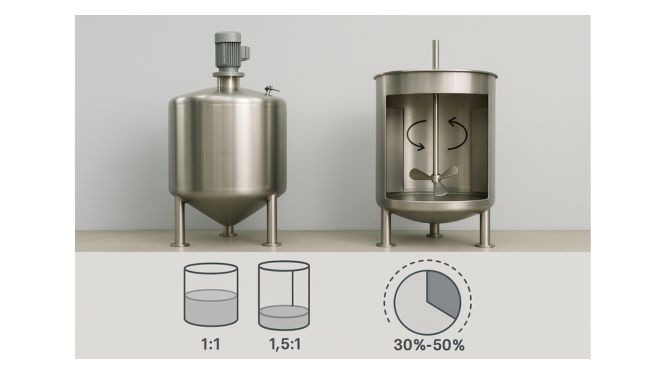

3. 🧱 Diseño del tanque: mucho más que un simple recipiente
El tanque de mezcla es igual de importante que el agitador en sí. Su diseño influye directamente en la calidad del mezclado.
Elementos clave:
- Forma del fondo: cónico, plano o esférico. Los fondos cónicos facilitan el vaciado y reducen zonas muertas.
- Deflectores o baffles: placas internas que evitan el vórtice y mejoran la turbulencia, favoreciendo una mezcla más eficiente.
- Relación altura/diámetro (H/D): idealmente entre 1:1 y 1.5:1, dependiendo del proceso.
- Tamaño del impulsor: suele ser entre el 30% y 50% del diámetro del tanque.
🔄 El diseño del tanque y del agitador debe trabajarse en conjunto. Un tanque mal diseñado puede arruinar la eficiencia de un impulsor perfectamente seleccionado.
4. 🧪 Materiales de construcción: resistencia y compatibilidad
La elección del material del agitador y del tanque debe responder a:
- Compatibilidad química con el producto
- Condiciones de temperatura y presión
- Requisitos de limpieza (CIP/SIP en farmacéutica o alimentaria)
Materiales comunes:
- Acero inoxidable 304 o 316L: ampliamente usado en alimentos y farmacéutica.
- Revestimientos especiales (como PTFE o vidrio): para resistir productos corrosivos.
- Aleaciones especiales (como Hastelloy o titanio): para procesos extremos.
🔒 Un buen diseño considera no solo la eficiencia de mezcla, sino también la durabilidad y seguridad operativa del sistema.
🧭 Ingeniería de mezcladores industriales: factores avanzados
Para aplicaciones más complejas, entran en juego variables como:
- Reología del producto: algunos fluidos cambian su viscosidad con la velocidad de agitación (flujo no newtoniano).
- Transferencia de calor: cuando se requiere calentar o enfriar el producto mientras se mezcla.
- Presión de operación: en procesos que trabajan bajo vacío o presión positiva.
- Automatización y control: sensores de torque, temperatura, velocidad y PLCs para una operación precisa y segura.
🎯 ¿Por qué el diseño correcto marca la diferencia?
El diseño de agitadores industriales influye directamente en:
- 🧪 Calidad del producto final
- ⚡ Eficiencia energética
- 🛡️ Seguridad del proceso
- 🔁 Ciclo de vida del equipo
- 💸 Costos de operación y mantenimiento
Un mal diseño puede provocar mezclas incompletas, zonas muertas, consumo excesivo de energía, e incluso contaminación del producto.
🚀 Agimex: tu aliado en soluciones de mezcla eficientes
En Agimex, contamos con un equipo de expertos en ingeniería de mezcladores industriales, listos para ayudarte a diseñar y fabricar agitadores a medida, adaptados a las necesidades específicas de tu proceso.
🔧 Desde el diseño del impulsor hasta la elección del material ideal, integramos tecnología, experiencia y análisis de ingeniería para lograr mezclas eficientes, seguras y sostenibles.
¿Buscas mejorar tu proceso de mezcla? 💬 Contáctanos hoy y llevemos tu producción al siguiente nivel.
📚 Conclusión
El diseño de agitadores industriales es una disciplina que combina mecánica, hidráulica, materiales y experiencia. No hay soluciones “genéricas”: cada mezcla, cada producto, cada industria requiere un enfoque técnico y personalizado.
En Agimex, no solo fabricamos agitadores. Diseñamos soluciones de mezcla con base en ingeniería. Y ese es el verdadero valor que nos diferencia.
